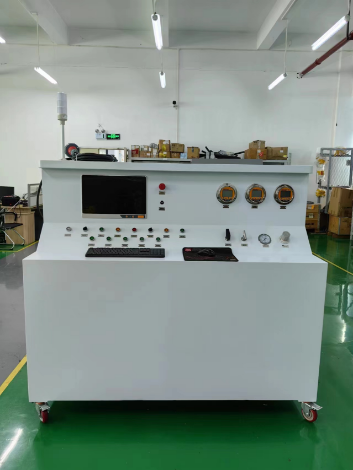

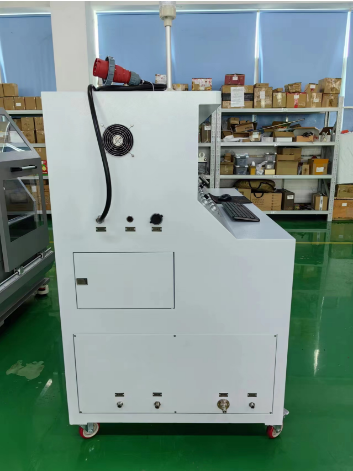

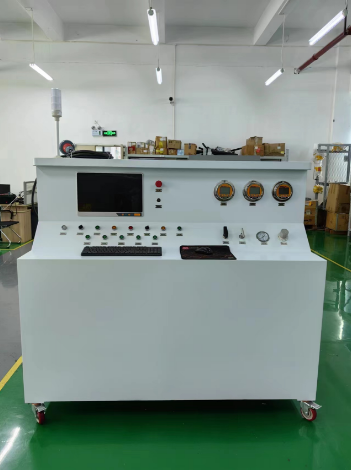

BXY-VMC-01 型五通道閥門測控主機由增壓系統、傳感器系統、數據采集器系統、PLC控制系統等主要設備組成。可同時對5臺閥門進行性能試驗，試驗介質：清水。當做水壓高壓測試時；通過外接4~8bar的驅動氣源驅動增壓泵對清水增壓到各通道中，調節各通道中的高精度減壓系統進行減壓至需要的設定壓力值保壓。在5個通道出口設置精度為0.1%的壓力傳感器，實時把壓力信號傳至上位機中的數據采集中，同時通過壓力的升降變化經過PLC的控制邏輯進行各氣控開關閥通斷進行增壓、保壓，泄壓等一系列的控制動作。
